| Spécifications générales |
|
|
|
Nom du produit |

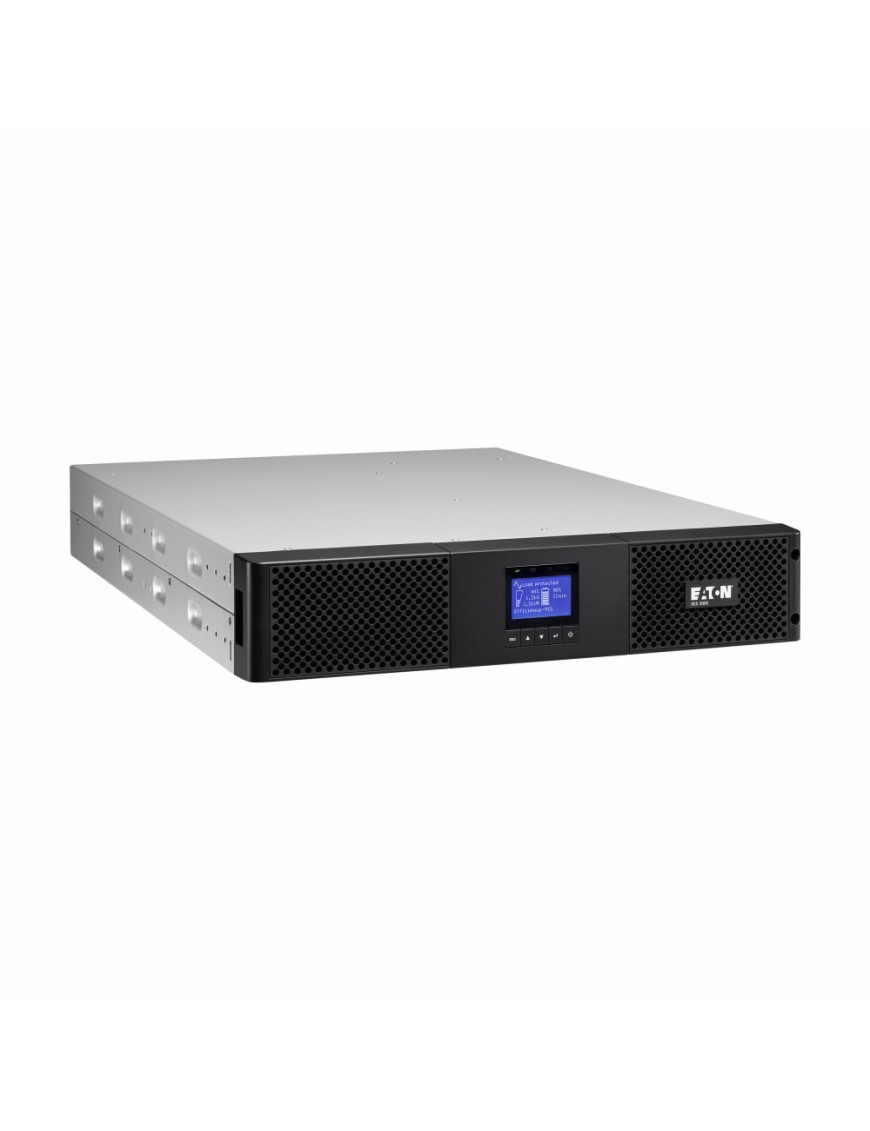

Onduleur Eaton 9SX |
|
Numéro de catalogue |
9SX3000IR |
|
UPC |
743172091147 |
|
Longueur du produit |
608 mm |
|
Hauteur du produit |
86.5 mm |
|
Largeur du produit |
438 mm |
|
Poids du produit |
26.5 kg |
|
Conformité |
Marquage CE TUV Répertorié cULus CSA 22,2 FCC partie 15 Classe B CISPR22 Classe B |
|
Certifications |
IEC/EN 62040-1 UL 1778 IEC/EN 62040-2 CE Répertorié cULus EAC |
| Spécifications du produit |
|
|
|
Fréquence secondaire - max |
60 Hz |
|
Forme du signal de sortie |
Onde sinusoïdale |
|
Nombre de coffrets de batterie max. |
4 |
|
Puissance |
2700 W |
|
Facteur de puissance de sortie |
0,9 |
|
Forme |
Rack |
|
Distorsion de tension à la sortie (charge linéaire) - max |
3 |
|
Inclut la carte réseau |
non |
|
Connexion d'entrée |
C20 |
|
Tension d’entrée - min |
140 V |
|
Tension de sortie - max |
240 V |
|
Fréquence secondaire - min |
50 Hz |
|
Compatibilité logicielle |
Eaton Intelligent Power Manager (IPM), Eaton Intelligent Power Protector (IPP) |
|
Remplacement de la batterie |
Batteries internes et modules de batteries externes (EBM) remplaçables à chaud |
|
Type de Batterie |
Étanche, plomb-acide |
|
Efficacité |
92 |
|
Fonctionnalités spéciales |
Topologie on-line double conversionSurveille en permanence l'état de l'alimentation et régule la tension et la fréquenceFournit une puissance supérieure par rapport à tout autre onduleur pour une protection d’un facteur de puissance de 0,9Bypass interne permettant la continuité du service en cas de défaillance de l'onduleur ou d’un court-circuit en avalAfficheur graphique LCD dernière générationConsommation d'énergie (au niveau de l'onduleur global)Batteries remplaçables à chaudTechnologie de gestion avancée des batteries (ABM) pour augmenter la durée de vie des batteriesSauvegarde longue durée avec jusqu'à 4 EBM en optionSystème de verrouillage de câble |
|
Type de construction |
Dispositif de 482,6 mm (19 pouces) |
|
Tension de sortie - min |
200 V |
|
Couleur |
noir |
|
Autonomie prolongée de la batterie |
oui |
|
Plage de tension de sortie |
200/208/220/230/240 V +/- 2% |
|
Topologie |
Online/Double conversion |
|
Valeur BTU |
En ligne : 818 |
|
Efficacité (mode éco) |
97,5 |
|
Durée de sauvegarde |
10.5 min |
|
Tension nominale d’entrée |
230 V par défaut (200/208/220/230/240/250 V) |
|
Facteur de puissance d’entrée |
Supérieur à 0,99 |
|
Plage de fréquence d'entrée |
40-70 Hz |
|
Bypass interne |
Oui |
|
Tension d’entrée - max |
276 V |
|
Type de tension |
AC |
|
Phase (sortie) |
1 |
|
Gestion des batteries |
Méthode de charge ABM ou à compensation de température (sélectionnable par l’utilisateur)test de batterie automatiqueProtection contre les décharges profondesreconnaissance automatique des modules batteries externes (EBM) |
|
Fonction arrêt automatique |
|
|
Nombre de sorties C13 |
8 |
|
Nombre de sorties C19 |
|
|
Puissance en VA |
3 000 VA |
|
Contact libre de potentiel |
|
|

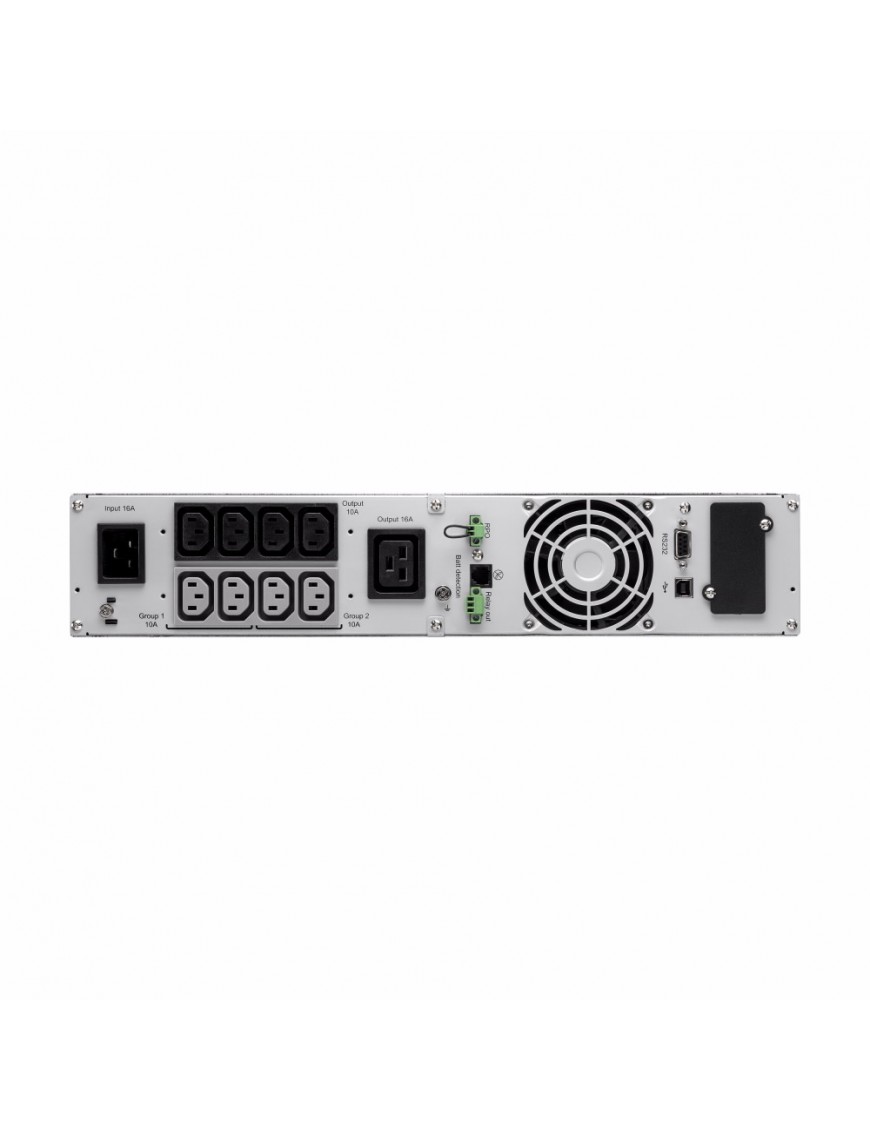

Prise |
(8) C13, (1) C19 |
|
Phase (entrée) |
|
|
Contenu du colis |
Alimentation sans interruptionCâble d'entrée(2) câbles de sortie IEC-IECCâble USBCâble série(2) supports pour montage rack(2) Kit de montage rackConsignes de sécuritéguide de démarrage rapide |
|
Niveau de bruit |
Moins de 45 dB à 1 mètre |
|
Type d’alimentation |
|
|
Graphe d'autonomie |
Afficher le graphique d'autonomie |
|
Interface utilisateur |
Afficheur à cristaux liquides graphique multilingue |
|
Quantité de batteries |
6 |
|
Taille du rack |
2U |
|
Tension |
230 V |
|
Module de puissance débrochable sous tension |
|
|
Longueur du cordon d’entrée |
1,8 m |
|
Plage de température |
0 à 40 C (32 à 104 F) |
|
Interface Ethernet |
|
|
Communication par bus de terrain |
Port USB (conforme HID)Port Série RS-2321 mini-bornier pour la mise hors tension à distanceBornier pour relais de sortieContacts secs (2 sorties, une entrée, par optocoupleur, DB9) |
|
Humidité relative |
0-96 % sans condensation |
|
Kit de montage rack |
|
|
Fréquence de sortie |
50/60 Hz |
|
Autonomie à pleine charge |
3.5 min |
|
Type d'interface |
autre |
|
Fréquence primaire - min |
40 Hz |
|
Puissance de la batterie |
12 V / 9 Ah |
|
Type |
Alimentation sans interruption |
|
Tension de sortie nominale |
230 V par défaut (200/208/220/230/240 V) |
|
Emplacement carte d’extension |
Un logement pour carte de communication en option |
|
Plage de la tension d'entrée |
200 -276 V sans déclassement (jusqu'à 140-276 V avec déclassement) |
|
Fréquence nominale |
|
|
Fréquence primaire - max |
70 Hz |
|
Altitude |
3000 m |
