| Spécifications générales |
|
|
|
Nom du produit |

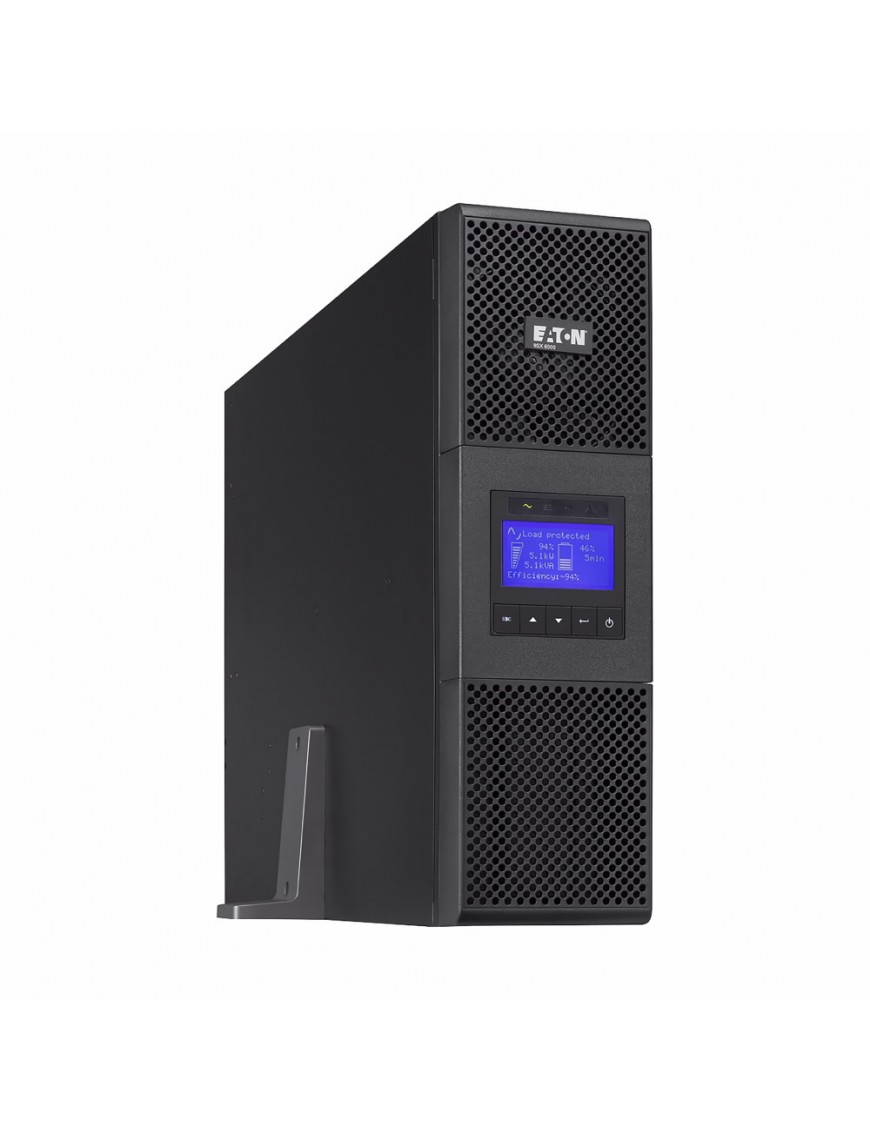

Onduleur Eaton 9SX |
|
Numéro de catalogue |
9SX6KIRT |
|
UPC |
743172039354 |
|
Longueur du produit |
68.5 cm |
|
Hauteur du produit |
13 cm |
|
Largeur du produit |
44 cm |
|
Poids du produit |
48 kg |
|
Conformité |
Marquage CE TUV Répertorié cULus CSA 22,2 |
|
Certifications |
IEC/EN 62040-1 UL 1778 IEC/EN 62040-2 CE Répertorié cULus EAC |
| Spécifications du produit |
|
|
|
Fréquence secondaire - max |
60 Hz |
|
Forme du signal de sortie |
Onde sinusoïdale |
|
Nombre de coffrets de batterie max. |
6 |
|
Puissance |
5400 W |
|
Facteur de puissance de sortie |
0,9 |
|
Forme |
rack/tour |
|
Distorsion de tension à la sortie (charge linéaire) - max |
2 |
|
Inclut la carte réseau |
non |
|
Connexion d'entrée |
Câblé/connexion fixe |
|
Tension d’entrée - min |
100 V |
|
Tension de sortie - max |
240 V |
|
Fréquence secondaire - min |
50 Hz |
|
Compatibilité logicielle |
Eaton Intelligent Power Manager (IPM), Eaton Intelligent Power Protector (IPP) |
|
Remplacement de la batterie |
Batteries internes et modules de batteries externes (EBM) remplaçables à chaud |
|
Type de Batterie |
Scellé, acide plomb |
|
Efficacité |
94 |
|
Nombre de sorties câblées |
1 |
|
Fonctionnalités spéciales |
Topologie on-line double conversionSurveille en permanence l'état de l'alimentation et régule la tension et la fréquenceFournit une puissance supérieure par rapport à tout autre onduleur pour une protection d’un facteur de puissance de 0,9Certifié Energy Star, fournit un rendement énergétique maximal pour un coût électrique et de refroidissement minimeBypass interne permettant la continuité du service en cas de défaillance de l'onduleur ou d’un court-circuit en avalAfficheur graphique LCD dernière générationConsommation d'énergie (au niveau de l'onduleur global)Batteries remplaçables à chaudTechnologie de gestion avancée des batteries (ABM) pour augmenter la durée de vie des batteriesSauvegarde longue durée avec jusqu'à 12 EBM en optionSystème de verrouillage de câble |
|
Type de construction |
Dispositif de 482,6 mm (19 pouces) |
|
Tension de sortie - min |
200 V |
|
Couleur |
noir |
|
Autonomie prolongée de la batterie |
oui |
|
Plage de tension de sortie |
200/208/220/230/240 V +/- 1% |
|
Topologie |
Online/Double conversion |
|
Valeur BTU |
En ligne : 1105 |
|
Efficacité (mode éco) |
98 |
|
Durée de sauvegarde |
8.5 min |
|
Tension nominale d’entrée |
230 V par défaut (200/208/220/230/240/250 V) |
|
Facteur de puissance d’entrée |
Supérieur à 0,99 |
|
Plage de fréquence d'entrée |
40-70 Hz |
|
Bypass interne |
Oui |
|
Tension d’entrée - max |
276 V |
|
Type de tension |
AC |
|
Phase (sortie) |
|
|
Gestion des batteries |
Méthode de charge ABM ou à compensation de température (sélectionnable par l’utilisateur)test de batterie automatiqueProtection contre les décharges profondesreconnaissance automatique des modules batteries externes (EBM) |
|
Fonction arrêt automatique |
|
|
Nombre de sorties C13 |
8 |
|
Nombre de sorties C19 |
|
|
Puissance en VA |
6 000 VA |
|
Contact libre de potentiel |
|
|
Prise |
(8) C13, (2) C19, Bornier |
|
Phase (entrée) |
|
|
Contenu du colis |
Alimentation sans interruption(2) câbles de sortie IEC-IECCâble USBCâble série(2) supports pour montage tour(2) supports pour montage 19(2) Kit de montage rackSystème de verrouillage de câbleConsignes de sécuritéguide de démarrage rapide |
|
Niveau de bruit |
Moins de 45 dB à 1 mètre |
|
Type d’alimentation |
|
|
Graphe d'autonomie |
Afficher le graphique d’autonomie |
|
Interface utilisateur |
Afficheur LCD graphique multilingue |
|
Quantité de batteries |
15 |
|
Taille du rack |
3U |
|
Tension |
230 V |
|
Module de puissance débrochable sous tension |
|
|
Plage de température |
0 à 40 °C (32 à 104 °F) |
|
Interface Ethernet |
|
|
Communication par bus de terrain |
Port USB (conforme HID)Port Série RS-2321 mini-bornier pour la fonction marche-arrêt à distance1 mini-bornier pour la mise hors tension à distanceContacts secs (4 sorties, relais, DB9) |
|
Humidité relative |
0-95 % sans condensation |
|
Kit de montage rack |
|
|
Fréquence de sortie |
50/60 Hz |
|
Autonomie à pleine charge |
3 min |
|
Type d'interface |
autre |
|
Fréquence primaire - min |
40 Hz |
|
Puissance de la batterie |
12 V / 5 Ah |
|
Type |
Alimentation sans interruption |
|
Tension de sortie nominale |
230 V par défaut (200/208/220/230/240 V) |
|
Emplacement carte d’extension |
Un logement pour carte de communication en option |
|
Plage de la tension d'entrée |
176 -276 V (100-276 V avec déclassement) |
|
Fréquence nominale |
|
|
Fréquence primaire - max |
70 Hz |
|
Altitude |
3 000 m |
